齿式联轴器

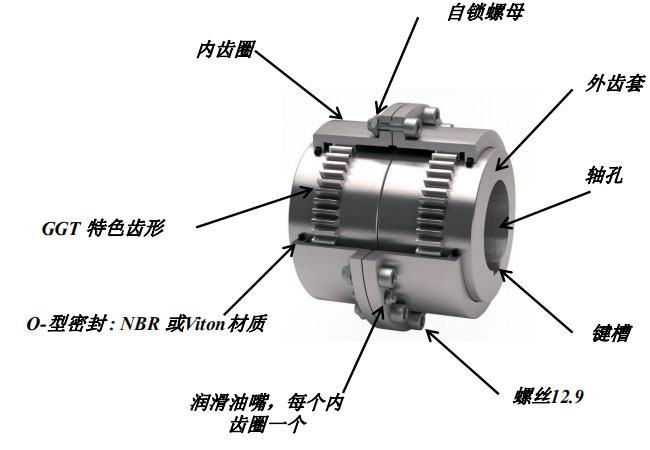

材料及热处理:
GGT (格林传动)FGC系列联轴器采用符合AISI1045, AISI4140 及不锈钢标准 AISI630的调质钢，12.9级螺栓，镀锌油嘴及 NBR,Viton或硅酮O型密封。
工作原理:

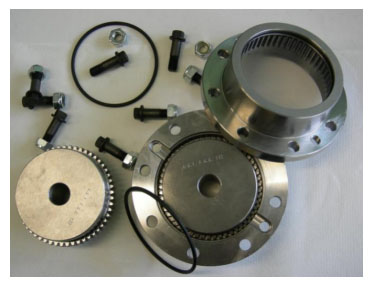

通过齿圈齿套的内外齿啮合来实现转矩传递，这就是齿式联轴器工作原理。轴向偏移由内齿在外齿的相对运动补偿。
由于采用鼓形齿面，该系列联轴器可确保连接接触面和扭转刚度，而且能较好补偿轴向、径向和角向偏移。
本产品可实现的补偿范围：
-标准系列： 0°20’
-特殊热处理： 0°30’
齿形特点:
本产品齿形设计能保证在最大偏移情况下，齿面的最大接触。
所采用齿形使齿厚增加，从而保证了强度。
